＜正式名称＞
使用特殊含锌涂料的钢材防腐技术
Cold Galvanizing罗巴鲁施工工法 （BCJ-审查证明-104）
使用特殊水性含锌涂料的钢材防腐技术
Cold Galvanizing水性罗巴鲁施工工法 （BCJ-审查证明-204）
罗巴鲁冷镀锌涂料和水性罗巴鲁冷镀锌涂料，取得了（一财）日本建筑中心的建设技术审查证明
（建筑技术）
工法证明以下的涂装方法都与热度锌的最高等级HDZ55具有同等防锈性能
●在镀锌面※上涂装罗巴鲁冷镀锌涂料和水性罗巴鲁冷镀锌涂料，达到平均干膜厚度40μm以上
●在钢材表面涂装罗巴鲁冷镀锌涂料和水性罗巴鲁冷镀锌涂料，达到平均干膜厚度80μm以上
※镀锌量为单面40g/㎡(两面80g/㎡)的热镀锌钢材
（适用于F08, Z08（JIS G 3302）以上等级的钢材）
罗巴鲁施工工法，已经注册国土交通省新技术信息提供系统（New Technology Information System:NETIS）
NETIS是国土交通省整理的数据库系统的名称。
它是致力于把营企业开发的优良技术，活用到公用事业各领域的系统。
※设想罗巴鲁冷镀锌涂料的腐蚀速度与热镀锌（HDZ55）的腐蚀速度相同时推定的时间
※只限于我司指定的施工人员施工的情况

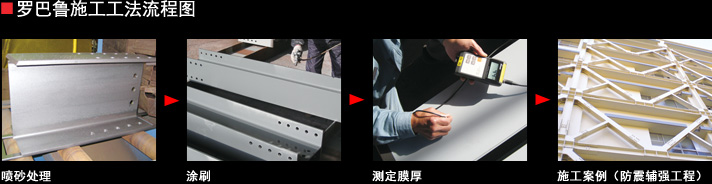

可以在工厂和现场施工，
不受钢材尺寸、形状的限制

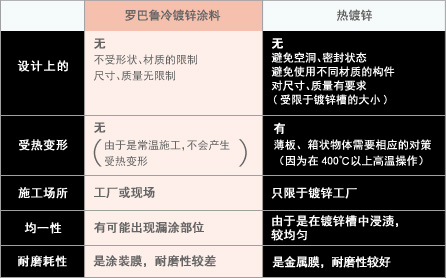

一般作为钢材的长期防腐处理方法，热镀锌是效果最好，使用最广泛的。但是，必须放入镀锌槽中进行处理（处理温度440-480℃），其施工受钢材的尺寸、形状、施工场所等限制。
「Cold Galvanizing ROVAL 工法」，不论在施工现场，还是工厂内，都可以进行常温涂装，不像热镀锌处理那样受限制，却可形成与热镀锌同样防腐性能的锌层的工法。
| 主要种类 | 镀锌附着量（g/㎡) | 适用环境 |
|---|---|---|
| HDZ35 | 350以上 | 城市地区一样的标准环境，或还需上面漆的部位 |
| HDZ45 | 450以上 | 工厂地区一样的中等腐蚀环境，必须一定厚度的镀锌 |
| HDZ55 | 550以上 | 沿海地区一样的严重腐蚀环境，尤其需要一定厚度的镀锌 |
建设技术证明书下载
