防锈能力的定义
甲醛发散等级
F☆☆☆☆
仅仅通过涂装就实现了与热浸镀锌同等的强力防锈效果！
冷镀锌涂料也有环保的水性涂料了（专利申请中）
水性罗巴鲁冷镀锌涂料是一种水性有机富锌涂料。
主要应用于严重腐蚀环境的同时，也可以应用到我们日常居住的环境。
涂料的使用方法简单、安全、没有稀释剂的异味，并能有效延长钢材使用寿命。
即可作为防腐底漆使用，也可以单膜使用。
外部钢结构楼梯
管道
纹底钢板（沟盖）
| 认证号码 | 申请认定分类 | 通知号码 |
|---|---|---|
| NM-3479 | 合成树脂涂装/防火材料（金属板） | 国住指第1227号 |
注：上述认定为日本国内进行的认定。

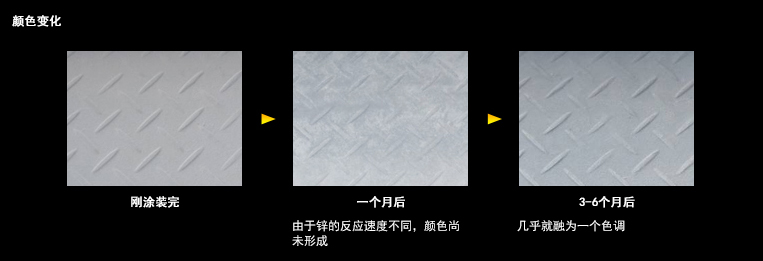

水性罗巴鲁冷镀锌涂料，随着时间的推移，颜色会随之变化。
这是因为涂膜中锌的氧化防止铁的生锈，锌的氧化过程的外观表现就是颜色变化。
有时会有颜色不均匀的现象，一般3-6个月逐渐融为一个颜色。颜色的变化不是涂膜的异常，而是高浓度锌粉涂料不可避免的一个特征。

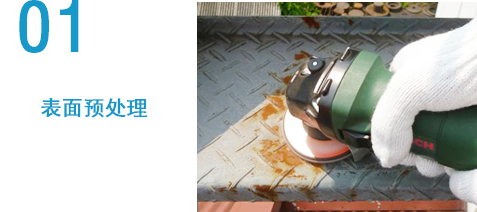

用喷砂或电动工具及手动工具，把表面的锈、凸起、脱落的不良部分处理掉，尤其生锈部分仔细去除。

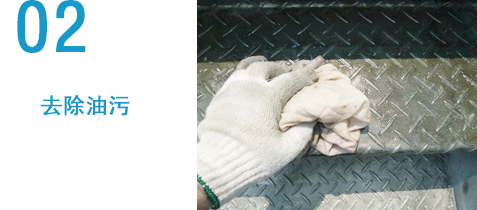

用送风机清洁表面，吹掉污垢，进行彻底的清洁。
（水性涂料涂在有油污的表面会起皮）

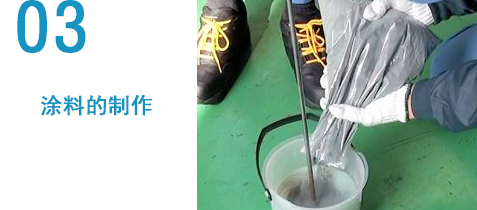

把涂料液>放到另外一个容器，用动力搅拌工具边搅拌边放入粉末，搅拌3分钟以上直到没有颗粒
■不需要稀释 涂料基本不需要稀释。如有必要稀释，在涂料重量的2%以内，用饮用水稀释
■涂料液和粉末一次性使用完毕 ※配制的时候，根据 粉末：涂料溶液=4:1（重量比）进行调配。

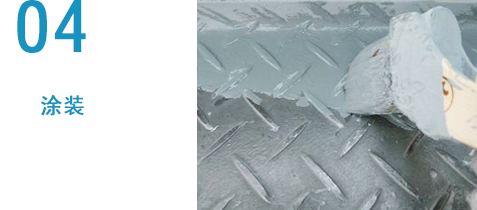

用软毛刷子、辊子分2次涂刷以防龟裂。
（湿膜厚度80μm，干膜后40μm）
干燥后第二次涂装。
软毛刷子请使用水性涂料专用的化学纤维刷子。（※兽毛刷容易固化，不推荐使用）
※注意事项
■使用有效期限是混合配制后８小时，混合后的涂料一次性使用完毕。
■请避免在气温5℃、湿度为85%以上的环境中涂装。
■用于涂刷作业的水是产业废弃物，请适当进行处理。
各种认证、技术资料的下载。

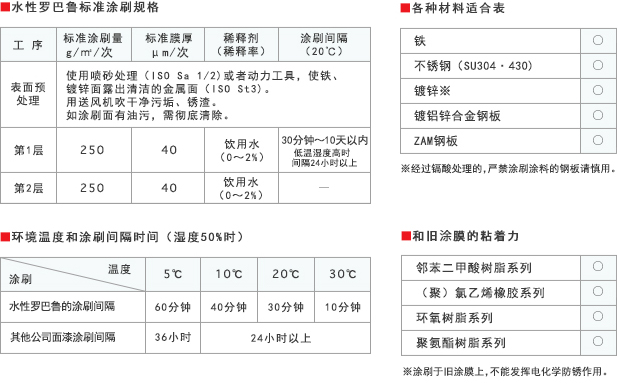

| 5Kg套装 | 20Kg套装 | ||
|---|---|---|---|
| 型号 | WR-5KG | WR-20KG | |
| 涂刷面积 | 10㎡ | 40㎡ | |
| 一般名称 | 高浓度锌粉涂料（水性富锌涂料） | ||
| 颜色 | 灰色 | ||
| 形状 | 1液体1粉末 | ||
| 混合比 | 粉末：涂料液=4:1（重量比） | ||
| 含锌量 | 95% | ||
| 标准膜厚 | 80μm（40μm×2道） | ||
| 涂刷量（理论值） | 500g/㎡（250g×2道） | ||
| 干燥时间 ※1 | 30分钟（23℃,50%RH） | ||
| 耐热性 | 170℃（连续24小时）无异常 | ||
| 环境法令 ·规则等 |
消防法 | 不属于危险物（非危险物） | |
| 甲醛发散等级※2 | Ｆ☆☆☆☆ | ||
| RoHS指令 | 符合 | ||
| 日本认证 | 建设技术审查证明※3 | （一财）日本建筑中心-BCJ_204「水性罗巴鲁冷镀锌施工方法」 | |
| 防火材料等的认证 | 国土交通大臣 认证号码：NM-3479不易燃材料（金属板） | ||
